Cấu Tạo Quạt Thổi Khí Chi Tiết Nhất – Vai Trò Từng Bộ Phận
Quạt thổi khí (blower) là thiết bị được sử dụng rộng rãi trong nuôi trồng thủy sản, xử lý nước thải, công nghiệp nhẹ – nặng và các hệ thống khí nén. Để vận hành bền bỉ, ổn định và đạt hiệu suất cao, người dùng cần hiểu cấu tạo quạt thổi khí gồm những bộ phận nào, chức năng từng phần và cách chúng phối hợp để tạo ra luồng khí mạnh, áp suất cao. Bài viết dưới đây giúp bạn nắm rõ cấu tạo quạt thổi khí, ứng dụng thực tế và lưu ý lựa chọn thiết bị phù hợp.
Quạt Thổi Khí
Cấu tạo của quạt thổi khí – Chi tiết các bộ phận và chức năng
Cấu tạo quạt thổi khí gồm hai bộ phận chính là động cơ và guồng cánh quạt, cùng với các bộ phận phụ trợ khác như vỏ máy, thiết bị nối, chân đế, bộ giảm thanh và bộ lọc khí. Động cơ tạo ra chuyển động quay, trong khi guồng cánh (hay còn gọi là bánh công tác) hút không khí và đẩy ra ngoài để tạo ra luồng khí với áp suất cao.
Quạt thổi khí (blower) là thiết bị quan trọng trong nhiều hệ thống xử lý nước thải, nuôi trồng thủy sản, dây chuyền sản xuất và thông gió công nghiệp. Để vận hành hiệu quả, người sử dụng cần hiểu rõ cấu tạo của quạt thổi khí, bao gồm hai dòng phổ biến: quạt thổi khí công nghiệp và quạt thổi khí con sò.
Thông thường, quạt thổi khí công nghiệp được cấu thành từ những bộ phận chính sau:
- Động cơ điện (Motor)
- Buồng thổi (Housing)
- Cánh quạt / Cánh thổi (Impeller)
- Trục quay
- Vỏ quạt (Thân quạt)
- Cửa hút – cửa xả khí
- Bộ giảm âm
- Chân đế & giá đỡ
- Ống dẫn khí
- Hệ thống làm mát (tùy model)
Tùy dòng quạt thổi khí con sò, quạt Roots, quạt cao áp hay trung áp mà thiết kế có sự khác nhau, nhưng nguyên lý chung là: cánh quạt quay tạo lực hút – đẩy không khí, cấp khí liên tục với lưu lượng ổn định.

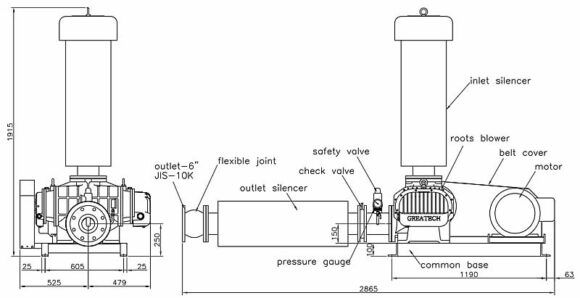

Hình ảnh cấu tạo chính và phụ của quạt thổi khí
Cấu tạo chính của quạt thổi khí
- Động cơ (Motor): Cung cấp năng lượng và chuyển động quay cho toàn bộ máy. Thường là động cơ điện một pha hoặc ba pha.
- Guồng cánh (Impeller/Rotor): Bộ phận trung tâm có hình dạng đặc biệt, chịu trách nhiệm hút và đẩy khí. Cánh quạt được làm từ vật liệu chắc chắn như inox, thép không gỉ, hợp kim nhôm để chống ăn mòn.
- Vỏ máy (Housing/Casing): Bao bọc và bảo vệ các bộ phận bên trong, tạo ra luồng khí di chuyển hiệu quả. Vỏ máy thường được làm từ thép không gỉ, hợp kim nhôm, nhựa cao cấp hoặc sợi carbon.
Các bộ phận phụ trợ của quạt thổi khí
- Thiết bị kết nối: Nối trực tiếp guồng cánh và động cơ, đảm bảo tốc độ quay của hai bộ phận này luôn bằng nhau.
- Chân đế: Giúp máy đứng vững chắc chắn.
- Thiết bị giảm thanh (Silencer): Lắp đặt ở cả cổng hút và cổng xả để giảm tiếng ồn khi máy hoạt động.
- Bộ lọc khí (Inlet Filter): Được đặt ở cổng hút để ngăn bụi bẩn và các vật thể lạ vào trong máy, bảo vệ cánh quạt.
- Vỏ bọc động cơ và vỏ cánh: Thiết kế có các rãnh để tản nhiệt, giúp máy hoạt động ổn định và bền bỉ hơn.
» Liên hệ: 0911.911.605 để tư vấn miễn phí về quạt thổi khí Dưới đây là phần phân tích chi tiết cấu tạo từng loại quạt giúp bạn có cái nhìn đầy đủ và chính xác nhất.
1. Cấu tạo quạt thổi khí công nghiệp
Quạt thổi khí công nghiệp được thiết kế nhằm tạo ra lưu lượng lớn, áp suất ổn định và hoạt động bền bỉ trong môi trường công suất cao. Cấu tạo gồm các bộ phận chính sau: Đây là cấu tạo chung của các dòng quạt thổi khí có mặt trên thị trường.
- Vỏ máy
- Là khung bảo vệ toàn bộ chi tiết bên trong.
- Giúp cố định cấu trúc, hạn chế tác động của môi trường như bụi, hơi ẩm, va đập.
- Thân quạt
- Được chế tạo chắc chắn, đảm bảo quạt vận hành êm, giảm rung và tăng độ bền theo thời gian.
- Cánh quạt
- Bộ phận tạo áp suất để di chuyển không khí.
- Thiết kế cánh ảnh hưởng trực tiếp đến lưu lượng và lực gió thổi ra.
- Trục thổi, trục ngắn, trục dài
- Truyền động từ động cơ đến cánh quạt.
- Đảm bảo chuyển động ổn định, hạn chế biến dạng khi hoạt động liên tục.
- Bộ truyền động – Cặp bánh răng
- Truyền lực từ motor tới cánh quạt.
- Tỷ lệ bánh răng quyết định tốc độ quay và hiệu suất của quạt.
- Đĩa văng dầu
- Nhiệm vụ bôi trơn vòng bi.
- Một số dòng quạt nhỏ có thể sử dụng bánh răng để thay thế nhiệm vụ này.
- Vòng bi
- Giảm ma sát khi trục quay.
- Tăng tuổi thọ quạt, giúp máy chạy êm hơn.
- Vòng chắn dầu
- Ngăn dầu không bị rò rỉ ra ngoài trong quá trình vận hành.
- Vòng xéc măng
- Làm kín buồng khí, giúp quạt giữ được áp suất ổn định và tránh thất thoát khí.
Hình ảnh cấu tạo quạt thổi khí công nghiệp
2. Cấu tạo quạt thổi khí con sò (blower con sò)
Quạt thổi khí con sò (còn gọi là quạt con sò, quạt turbo) nổi bật với thiết kế nhỏ gọn, chạy êm và cho hiệu suất gió tập trung. Quạt thổi khí con sò được sử dụng nhiều nhất trong các nhà máy, cấu tạo gồm các phần chính:
- Động cơ
- Cung cấp năng lượng để guồng cánh hoạt động.
- Được thiết kế liền trục giúp quạt vận hành ổn định, ít rung.
- Guồng cánh quạt
- Tạo lực hút và đẩy khí theo hướng ra ngoài.
- Thiết kế dạng cánh xoắn cho khả năng tạo áp suất cao.
- Chân đế cố định
- Gồm 4 điểm bắt ốc chắc chắn giúp quạt đứng vững.
- Hạn chế rung lắc khi vận hành, phù hợp đặt ở nhiều vị trí khác nhau.
- Vỏ động cơ & vỏ guồng cánh
- Tích hợp các rãnh tản nhiệt giúp giảm nóng nhanh chóng.
- Giữ nhiệt độ ổn định, ngăn chặn quá tải – quá nhiệt gây cháy nổ.
Nhờ thiết kế tối ưu, quạt con sò có độ bền cao, hoạt động êm ái và được dùng nhiều trong: máy sục khí hồ cá, hệ thống hút – thổi bụi, vận chuyển khí – hạt nhẹ, cung cấp oxy hồ nuôi tôm cá,…
Hình minh hoạ cấu tạo quạt thổi khí con sò
Chức Năng Chi Tiết Từng Bộ Phận trong cấu tạo quạt thổi khí
- Động cơ điện
- Là “trái tim” của quạt thổi khí.
- Chịu trách nhiệm tạo lực quay cho cánh quạt.
- Công suất thường từ 0.18kW – 15kW tùy ứng dụng.
- Động cơ cần đạt chuẩn chống bụi, chống ẩm để hoạt động lâu dài trong môi trường công nghiệp.
- Cánh quạt (Impeller)
- Là bộ phận quan trọng nhất tạo ra lưu lượng khí và áp suất.
- Cánh thường làm từ: hợp kim nhôm, gang, thép không gỉ, gia công chính xác.
- Thiết kế cong – đối xứng giúp luồng khí được hút vào mạnh và đẩy ra liên tục.
- Buồng thổi (Housing)
- Bao bọc hệ cánh quạt.
- Tạo đường dẫn khí xoay vòng.
- Được đúc liền khối giúp tăng độ bền và giảm rung khi vận hành.
- Cửa hút – cửa xả khí
- Cửa hút: nơi không khí đi vào quạt.
- Cửa xả: đẩy khí ra ngoài với lưu lượng lớn.
- Một số model có thêm van điều chỉnh lưu lượng.
- Bộ giảm âm
- Lắp ở đầu hút và đầu xả.
- Giúp hạn chế tiếng ồn, giảm rung, phù hợp môi trường nuôi trồng và nhà xưởng kín.
- Trục quay
- Truyền động từ motor đến cánh quạt.
- Chế tạo từ thép hợp kim, chịu nhiệt và hoạt động bền bỉ 24/7.
- Thân vỏ quạt
- Bảo vệ toàn bộ hệ thống bên trong.
- Làm từ kim loại dày, phủ sơn tĩnh điện hoặc sơn chống gỉ.
- Chân đế – giá đỡ
- Giúp giữ quạt cố định trên nền hoặc bệ máy.
- Hạn chế rung, đảm bảo vận hành an toàn.
- Hệ thống làm mát (tùy loại)
- Một số quạt cao áp, quạt lớn có thêm lỗ tản nhiệt giúp motor không quá tải.
Từng bộ phận trong cấu tạo quạt thôi khí
Nguyên Lý Hoạt Động của quạt thổi khí Liên Quan Đến Cấu Tạo
Khi động cơ hoạt động:
- Trục quay kéo cánh quạt chuyển động tốc độ cao.
- Cánh quạt tạo ra chênh lệch áp suất giữa cửa hút – cửa xả.
- Không khí được hút vào buồng thổi → nén lại → đẩy ra ngoài mạnh và đều.
- Luồng khí tạo áp lực ổn định để cấp khí cho ao nuôi, sục khí hồ vi sinh, thổi khói, vận chuyển hạt…
Tham khảo quạt thổi khí hiệu Veratti chính hãng tại Vimex
Ưu Điểm Trong Thiết Kế Cấu Tạo Quạt Thổi Khí
- Thiết kế chắc chắn – chịu tải tốt
- Vận hành bền bỉ 24/24
- Không rung, ít tạo tiếng ồn
- Áp suất lớn – lưu lượng đều
- Ít hỏng vặt, dễ bảo dưỡng
- Tuổi thọ động cơ lâu dài
Ứng Dụng Từ Cấu Tạo Mang Lại
Nhờ cấu tạo tối ưu, quạt thổi khí được dùng trong:
- Nuôi tôm – cá (cấp oxy)
- Xử lý nước thải – bể hiếu khí
- Nhà máy sản xuất (thổi bụi, vận chuyển vật liệu nhẹ)
- Hệ thống sấy khô
- Lò hơi, lò đốt
- Máy CNC, máy bao bì, ngành in
- Các dây chuyền tự động hóa
Lời Khuyên dành cho khách hàng Khi Chọn Quạt Thổi Khí Dựa Trên Cấu Tạo
- Chọn vật liệu cánh quạt phù hợp môi trường làm việc
- Công suất động cơ phải đúng nhu cầu
- Ưu tiên máy có giảm âm, tránh ồn
- Thương hiệu uy tín, có linh kiện thay thế
- Hỏi rõ lưu lượng – áp suất – đường kính cửa gió phù hợp hệ thống
