Hướng dẫn quấn motor 1 pha 24 rãnh chi tiết nhất

Giới thiệu về motor điện 1 pha

Motor điện 1 pha là loại động cơ sử dụng nguồn điện dân dụng phổ biến nhất hiện nay (220V). Cấu tạo của motor gồm một cuộn dây pha trên stato, một dây nguội, và một tụ điện giúp tạo độ lệch pha để động cơ có thể khởi động và vận hành ổn định.

Nhờ thiết kế đơn giản, dễ sửa chữa, motor điện 1 pha được ứng dụng rộng rãi trong các thiết bị gia dụng và máy móc công nghiệp nhỏ như: máy bơm nước, quạt điện, máy khoan, máy xay, máy hút bụi,…

Việc nắm được cách quấn motor 1 pha không chỉ giúp bạn tự sửa chữa khi gặp sự cố mà còn tiết kiệm chi phí, tăng tuổi thọ động cơ.

Sơ đồ cấu tạo cơ bản của động cơ điện 1 pha

Khái niệm và ưu điểm khi quấn motor 1 pha 24 rãnh

Motor 1 pha 24 rãnh là loại motor có stator gồm 24 rãnh dây, thường dùng trong máy bơm, quạt, hoặc các thiết bị dân dụng. Việc quấn lại với đúng 24 rãnh giúp đảm bảo từ trường đều, mô-men xoắn ổn định và tuổi thọ motor cao hơn.

Ưu điểm khi quấn motor 1 pha 24 rãnh đúng kỹ thuật:

• Giảm hiện tượng rối từ, mất mát từ.
• Cân bằng dòng điện hai cuộn (chạy & khởi động).
• Giảm rung, ồn và chống nóng tốt hơn.

Chuẩn bị trước khi quấn motor 1 pha 24 rãnh

• Tháo motor, lấy rotor ra, vệ sinh sạch rãnh stator, loại bỏ cặn, dây cũ, bụi bẩn.
• Lót giấy cách điện vào rãnh để cách điện tốt giữa dây và lõi thép.
• Ghi lại thông số dây cũ (đường kính dây, số vòng, sơ đồ quấn) nếu có thể.
• Chuẩn bị dây đồng mới, dụng cụ cắt – tuốt – đo – quấn, máy sấy và vecni cách điện.

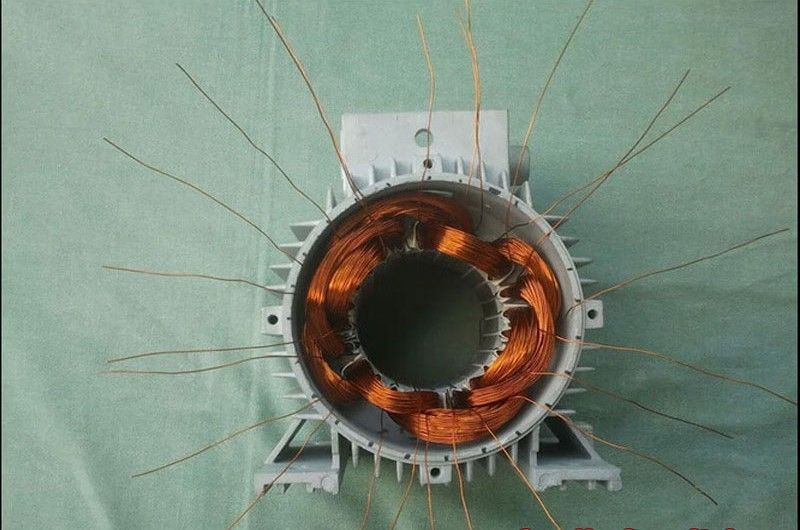

Mẫu stato motor 1 pha 24 rãnh thực tế

Cách kiểm tra cuộn dây motor trước khi quấn lại

Trước khi tiến hành quấn lại, hãy kiểm tra tình trạng cuộn dây cũ:

Cách chọn dây quấn phù hợp

Việc chọn đúng loại dây và tiết diện ảnh hưởng trực tiếp đến hiệu suất và độ bền của motor.

• Vật liệu dây quấn:
  • Dây đồng: dẫn điện tốt, bền, giá cao.
  • Dây nhôm: rẻ hơn nhưng dẫn điện kém hơn.
• Tiết diện dây:
  Phải phù hợp với công suất và điện áp của motor.
  Dây quá nhỏ dễ cháy, dây quá to khó quấn và tốn vật liệu.
• Điện áp định mức:
  Dây quấn phải tương ứng với điện áp sử dụng của motor (220V hoặc 110V tùy loại).

Cách tính số vòng và phân bố rãnh

Trước hết bạn cần phân chia rãnh cho cuộn làm việc (LV) và cuộn khởi động (KD). Ví dụ trên motor 1 pha 24 rãnh: có thể chia rãnh cho LV chiếm ≈ 2/3, KD chiếm ≈ 1/3.

• Số vòng dây được tính dựa vào điện áp, từ thông, diện tích lõi và mật độ từ thông.
• Bước quấn (y) thường lấy y = z / (2 p) – giá trị phụ thuộc số cực p.
• Ví dụ: với 24 rãnh, 2 cực (p = 1), ta có bước quấn y ≈ 24 / 2p = 12 rãnh.

Công thức tính số vòng dây quấn motor 1 pha

Trước khi tiến hành quấn lại motor, bạn cần xác định các thông số kỹ thuật ghi trên nhãn máy, bao gồm:

• Điện áp định mức
• Tốc độ quay định mức (n1)
• Kiểu đấu dây (hình sao hoặc tam giác)

Dựa trên tốc độ quay, ta tính được số cực (2p) theo tần số điện lưới 50Hz như sau:

Trong đó, cuộn dây làm việc (ZA) thường chiếm ⅔ tổng số rãnh stato, còn cuộn dây khởi động (ZB) chiếm ⅓ còn lại.
Cách quấn phổ biến là quấn đồng tâm, các bin có kích thước khác nhau và được sắp xếp xen kẽ.

Quy trình quấn motor 1 pha 24 rãnh

1. Cắt đoạn dây mới theo tính toán số vòng cần thiết.
2. Quấn dây vào rãnh stator theo kiểu đã chọn (đồng tâm hay phân tán).
3. Khi quấn, cách mỗi lớp dây bằng lớp cách điện mỏng (giấy cách điện).
4. Để lại đoạn dây dài để đấu nối ra ngoài (10–15 cm).
5. Lặp lại cho tất cả rãnh đến khi đủ số vòng.
6. Đấu nối dây thành cuộn LV và cuộn KD, theo sơ đồ motor 1 pha chuẩn.
7. Đấu tụ (nếu có) vào cuộn KD để tạo lệch pha, giúp motor khởi động.

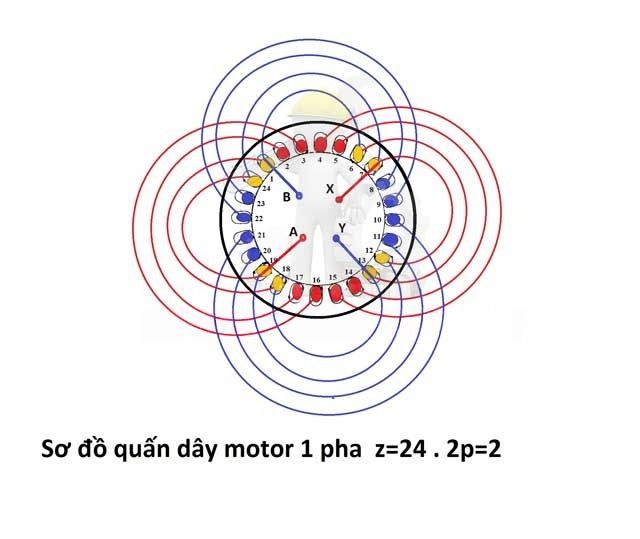

Sơ đồ phân bố cuộn làm việc & cuộn khởi động trong motor 24 rãnh

Hướng dẫn chi tiết cách quấn motor 1 pha

1. Quấn Stato

Phần cảm Stato có hai cuộn dây chính:

• Cuộn làm việc
• Cuộn khởi động

Các bước thực hiện:

1. Quấn dây vào khuôn gỗ đúng cỡ và đúng số vòng như ban đầu.
2. Tháo khuôn, bọc kỹ bằng băng vải cách điện, lót giấy cách điện tại 2 cực lồi của Stato.
3. Với động cơ nhiều tốc độ (như máy xay, máy hút bụi…), cần quấn thêm cuộn phụ để điều chỉnh tốc độ.
4. Khi đấu dây, chú ý chiều quấn và chiều dòng điện để đảm bảo motor quay đúng hướng. Nếu muốn đổi chiều quay, chỉ cần đổi chéo 2 dây ra của chổi than.

2. Quấn Rotor

Phần Rotor (phần ứng) thường được quấn kiểu xếp, tương tự như động cơ điện một chiều. Tùy vào thiết kế, có thể có 3 cách nối dây ra cổ góp:

• Nối bên trái
• Nối bên phải
• Nối chính giữa

Khi quấn lại, cần tuân thủ đúng số rãnh (z), số phiến góp (k) và bước quấn (y).
Ví dụ:

• Motor hút bụi 150W – 220V, 2 cực:
  • Dây d = 0,16mm
  • z = 10, k = 20, bước quấn y1 = 4
  • Mỗi cuộn 70 vòng × 4 = 280 vòng tổng

Sơ Đồ Đấu Dây 1 Pha 1 Tụ Đơn Giản, Dễ Hiểu Nhất

Xử lý lỗi thường gặp khi quấn motor 1 pha

Kiểm tra và hoàn thiện

• Dùng đồng hồ vạn năng hoặc megohm để đo điện trở cuộn dây, đảm bảo không bị chập hoặc hở mạch.
• Sơn vecni cách điện lên cuộn dây và sấy khô ở ~80-100°C để loại ẩm.
• Lắp ráp motor, chạy thử không tải kiểm tra êm, chạy đúng chiều và nhiệt độ ổn định.

Quạt thổi khí hiệu Veratti – Cung cấp Oxi hiệu quả trong nuôi trồng thủy hải sản

Các lưu ý và mẹo nhỏ

• Có thể chọn quấn phân tán để từ trường phân bố đều hơn, giảm tổn hao và rung.
• Đảm bảo dây dẫn đúng tiết diện để tránh sụt áp khi motor hoạt động.
• Khi đổi chiều quay, có thể đảo cuộn KD hoặc LV tùy sơ đồ quấn.
• Kiểm tra kỹ các lớp cách điện, không để dây chồng hoặc cấn mép rãnh.

Một số lưu ý quan trọng khi quấn motor 1 pha

• Chuẩn bị đầy đủ dụng cụ: dây đồng, kéo, kìm, bút, keo cách điện, đồng hồ đo, khuôn quấn.
• Kiểm tra cuộn dây cũ: để xác định đúng kích thước và hướng quấn.
• Chọn dây quấn chuẩn: đúng loại, đúng tiết diện, đúng điện áp.
• Quấn cẩn thận: đảm bảo các vòng dây đều, không bị chập hoặc lệch rãnh.
• Kiểm tra lại sau khi quấn: đo điện trở, thử tải nhẹ để đảm bảo motor hoạt động ổn định.

Tất cả các dòng bơm Vimex đang bán chạy và sẵn hàng

Việc quấn motor 1 pha 24 rãnh đúng kỹ thuật không chỉ giúp motor đạt hiệu suất tốt mà còn kéo dài tuổi thọ thiết bị. Bằng cách chuẩn bị kỹ, tính toán số vòng chính xác, quấn đều tay và kiểm tra cẩn thận, bạn hoàn toàn có thể tự quấn lại motor 1 pha thành công.

Nếu cần tư vấn hỗ trợ miễn phí các vấn đề kỹ thuật trong lắp đặt máy bơm hay động cơ 1 pha, các thiết bị điện, các thiết bị công nghiệp vui lòng liên hệ Công ty TNHH Vimex để được hỗ trợ. Xin cảm ơn!
